RANGKAIAN AUDIO LEVEL (with LED)

Untuk menyatakan level audio biasanya digunakan VU (voltmeter unit) yang akan menunjukkan secara visual naik turunnya suara output dari sebuah perangkat audio (tape, radio, MP3 dsb). pada project ini untuk menggantikan VU digunakan deretan LED yang nyalanya kan mewakili secara visual suara output. Bagian ini hanya bentuk mono untuk menjadikan stereo maka harus membuat rangkaian yang serupa.

Karakteristik:
sensitivitas sampai 1 volt, +6dB. Untuk mengubah amplitudo input dapat dilakukan dengan mengatur multitun 50 K (POT1). Delay visual dapat di atur oleh 10K potensio (POT2). Sebagai pengatur nyala LED digunakan LM3915 (display driver for LED, LCD etc).

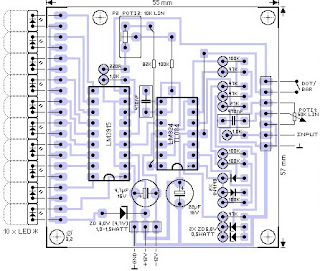

Layout:
Schematic:
